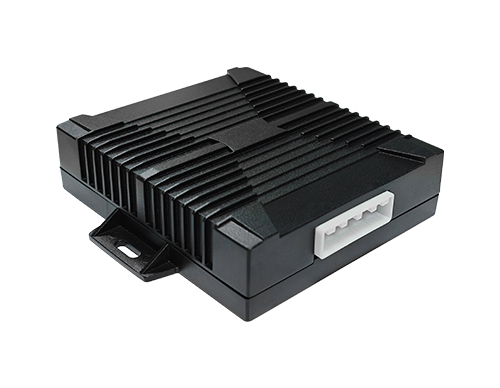

TS-A0101 360°全景辅助驾驶系统-主机

TS-A0101 360°全景辅助驾驶系统，可提供车周实时画面显示，结合最新物体识别算法，为用户提供更安全的行车环境。产品通过四路/六路高清摄像头实时捕捉车周影像，对影像进行畸变矫正处理及画面无缝拼接，形成一副完整的车辆周边环境鸟瞰图，并结合最新3D图像引擎，减少用户视角盲区。

立即咨询

功能特点

1．支持 AHD 高清鱼眼摄像头（720P或者1080P）*4路或者6路输入

2．支持 AHD 高清 720P或者1080P 视频输出，可接车载部标机

3．支持 DVR 录像，micro SD卡存储录像和本地升级，SD卡最大支持1TB

4．支持快速启动，宽电压输入：9～36V

5．支持多路数据传输通道，可以对接部标机

6．工作温度：-25℃～75℃，其他性能符合车载标准设计

7．算法及软件等支持商用车（环卫车、渣士车、牵引车、公交车、货车）

8．支持多种标定模式，包括自动标定和手动标定

9．支持 2D/3D 视图自动切换及动画，动态泊车辅助线支持

10.部标机和 CAN 通讯，通过 CAN协议或者IO线对接，支持车辆左转、右转、倒车触发和倒车信号控制

产品技术参数

项目	设备参数
处理器	四核ARM
显示分辨率	*1280720/19201080*
运存	1GB
EMMC	4G
额定电压	DC12V/DC24V
工作电压	9~36V
额定电流	600mA&12V/300mA&24V
主机电流	260mA&12V/130mA&24V
静态电流	＜1.5mA
尺寸	*长135.6宽122高31.8mm*
输入接口	6路AHD摄像头信号输入，1路AHD或CVBS视频输出支持车辆左转、右转、倒车触发和倒车信号，支持车辆CAN信号接入，喇叭线，电源正负、ACC、GND、IR遥控红外头
输出接口	1路AHD或CVBS视频输出
冷启动时间	＜8S
热启动时间	＜500mS
视频输出方式	CVBS(N/P)/CVBS/AHD
视频输出延时	＜100ms
视频输出幅度	Vpp:1.0±0.2V/75Ω
录像格式	*720P_25FPS4CH或 6CH MP4压缩**
录像存储方式	最大支持1TB
工作温度	-25℃~75℃

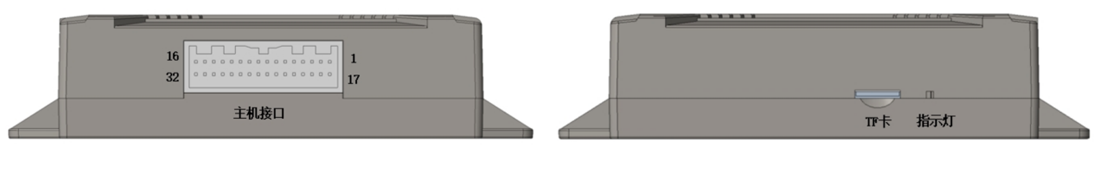

接口定义

主线接口

电源正负输入，ACC输入，6路AHD摄像头信号输入，1 路 AHD 或CVBS 视频输出，支持车辆左转、右转、倒车触发和倒车信号，

支持与车辆 CAN 信号接入，IR遥控红外头，喇叭输出

状态指示灯

红点亮代表电源开启，绿灯闪烁代表正常工作

TF卡座

可插入micro SD卡进行录像或升级
